µTab

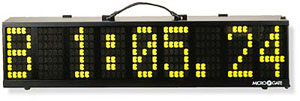

Буквенно-цифровые дисплеи µTab Microtab дают возможность отображения имен, показаний времени, скорости, температуры воздуха и снега, времени, даты и т.д. в автономном режиме. Кроме того, любое сообщение может быть сохранено для показа позже по требованию или автоматически.

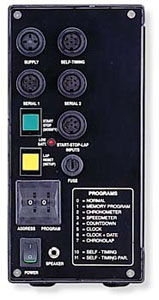

Дисплеи Microtab - модульные, и могут быть объединены друг с другом (без изменения расстояния между символами) до максимального размера дисплея 16 линий по 81 символ. Дисплеи легко транспортируются и устанавливаются. Дисплеи снабжены 10-ю различными функциональными программами, что допускает большую гибкость в использовании. С помощью кнопок на дисплее можно выставить желаемые значения функциональных параметров.
Доступные программы
- Стандартная программа: для использования дисплея совместно с хронометрами Microgate, ПК или другим оборудованием для хронометража.
- Дисплейная программа: сохраняет и автоматически отображает выбранную заранее последовательность текстов, времени, даты, температуры и любых других сообщений.
- Хронометрическая программа: дисплей µTab работает как обычный хронометр с точностью 1/1000 с.
- Программа измерения скорости: измеряет скорость на участке любой длины при помощи двух фотоэлементов.
- Программа обратного отсчета: превращает µTab в таймер обратного отсчета с возможностью подачи сигнала для старта.
- Программа отображения времени: µTab работает как цифровые часы.
- Программа отображения даты и времени: µTab отображает время и дату поочередно, по 10 секунд.
- Программа времени круга: µTab отображает время между двумя импульсами и начинает новый отсчет с нуля.
- Программы автосинхронизации и параллельной автосинхронизации: реализуется объединением с идентификационным устройством.
Технические данные:
- Вес: 7 кг (включая батареи).
- Размеры (В х Ш х Г): 87 х 21 х 10 см.
- Экран: электромагнитные элементы 7 х 5 точек, 165 х 80 мм, дальность видимости - 75 м.
- Единицы измерения: время - 1/1000 с; скорость - м/с, км/ч, мили/с, узлы.
- Рабочая температура: от -20 до +70°C.
- Источник энергии: внутренние Ni-Mh батареи. Возможна работа от внешнего источника питания через аккумулятор/зарядное устройство.
- Срок работы батареи: около 30 часов.
- Микрпроцессор: C-MOS 16-битный микропроцессор.
µGraph

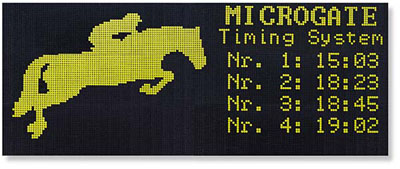

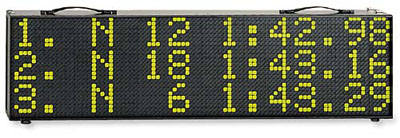

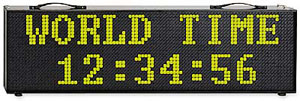

Новый графический дисплей - идеальный выбор для любого типа соревнований. Каждый модуль (135 х 36 х 16 см), основанный на матрице 90 х 24 точки, создает большую видимую зону. Вес дисплея - 20 кг. Специальную сумку для переноски дисплея можно носить как на плече, так и за ручки; она обеспечивает хорошую защиту от ударов и царапин.
Особенности дисплея
- Радиоввод данных (совместно с LINKGATE)
- Кнопки "Старт/стоп" и "Круг" для ручного управления и задания параметров.
- Возможность подключения к хронометрам REI2 и RACETIME 2, другим хронометрам и ПК (ввод/вывод через RS 232/485).
- Подключение для работы системы автосинхронизации.
- Цифровой вход/выход.

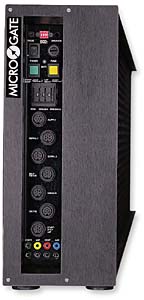

- "Утопленная" контрольная панель для защиты кнопок от ударов.
- Переключатель для выбора функциональной программы и адреса строки/столбца.
- Аналоговый вход для подключения термометров или других аналогичных устройств.
Достоинства дисплея
Дисплеи µGraph могут быть беспрепятственно объединены друг с другом, формируя огромный дисплей с разнообразными возможностями. Поддерживая все функции µTab, новые графические дисплеи Microgate имеют расширенные возможности:
- Доступны 3 различных типа шрифтов, от 8х6 до 24х15 точек (на одиночном модуле могут отображаться до 3 строк по 15 символов).
- Возможность вывода любого растрового изображения.
- Проведение логических операций над отдельными точками.
- Управление движущимися последовательностями.
- Синхронное управление движущимися объектами (до 16).
- Малое время обновления (менее 0.15 с) для всего дисплея независимо от количества подключенных модулей.
- Высокая скорость (до 115200 бит/с) подключения (RS232 или RS 485).
Доступные программы
- Стандартная программа: для использования дисплея совместно с хронометрами Microgate, ПК или другим оборудованием для хронометража.
- Дисплейная программа: сохраняет и автоматически отображает выбранную заранее последовательность текстов, времени, даты, температуры и любых других сообщений.
- Хронометрическая программа: дисплей µGraph работает как обычный хронометр с точностью 1/1000 с.
- Программа измерения скорости: измеряет скорость на участке любой длины при помощи двух фотоэлементов.
- Программа обратного отсчета: превращает µGraph в таймер обратного отсчета с возможностью подачи сигнала для старта.
- Программа отображения времени: µGraph работает как цифровые часы.
- Программа отображения даты и времени: µGraph отображает время и дату поочередно, по 10 секунд.
- Программа времени круга: µGraph отображает время между двумя импульсами и начинает новый отсчет с нуля.
- Программы автосинхронизации и параллельной автосинхронизации: реализуется объединением с идентификационным устройством.
Технические данные
- Вес: 21 кг (включая батареи).
- Размеры (В х Ш х Г): 135 х 38,5 х 20 см.
- Единицы измерения: время - 1 с, 1/10 с, 1/100 с, 1/1000 с; скорость - м/с, км/ч, мили/ч, узлы.
- Разрешение: 1/25000 с.
- Экран: электромагнитная точечная матрица, 24 х 90 точек, 36 х 135 см.
- Временная ось: точность показаний +/- 0,216 с/день при температуре от -20 до +70°C (дата и время сохраняются и при отключении устройства).
- Рабочая температура: от -20 до +70°C.
- Источник энергии: внутренние NiMh батареи; внешний источник энергии 10-30 В; одновременная работа от сети и зарядка батарей.
- Зарядка батарей: Встроенное "умное" зарядное устройство (автоматическая разрядка/зарядка, двойной контроль зарядки).
- Срок работы батареи: около 30 часов.
- Микропроцессор: C-MOS 16-битный микропроцессор.
|
|
